1、激光淬火及其特點
激光淬火，又稱激光相變硬化，它是以功率密度<104W/cm2的激光束輻照經(jīng)預(yù)處理的工件，從而使工件表面以105~106℃/s加熱溫度迅速上升至相變點以上，在組織奧氏體化、奧氏體晶粒未來得及長大的情況下，一旦激光停止照射，通過基體的自身熱傳導(dǎo)作用迅速冷卻(冷卻速度可達104~106℃/s)，實現(xiàn)自激淬火，形成表面相變硬化層。
2、激光淬火適用范圍
激光淬火通常是對一些不要求整體淬火，尺寸精度要求較高，或采用其他方法難以處理，以及形狀復(fù)雜或需進一步提高硬度、耐磨性等性能的工件表面硬化處理。

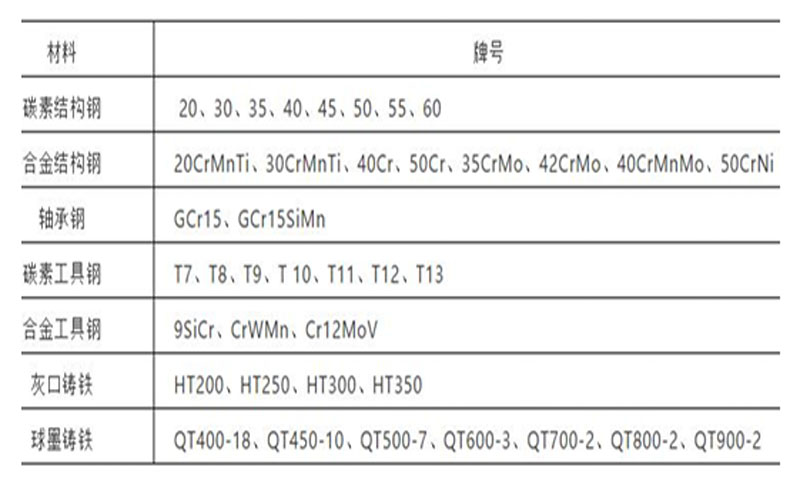

3、激光淬火常用材料
4、表面預(yù)處理
為增強工件對激光輻射能量的吸收，在激光淬火前需在其表面形成一層對激光有較高吸收能力的覆層，一般采用磷化處理或涂覆含有各種吸光物質(zhì)的涂料(如粒度<1μm細石墨粉+丙烯酸樹脂+云母粉+ 丙酮;磷酸錳或磷酸鋅+磷酸;碳素墨水+磷酸錳)。
