移動式激光熔覆設備

 提示:點擊圖片可以放大


設備簡介

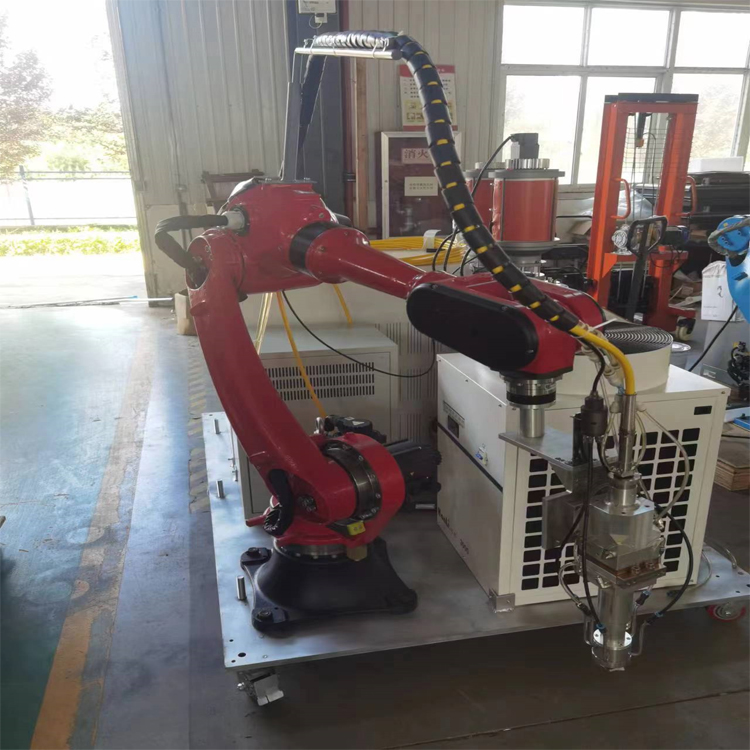

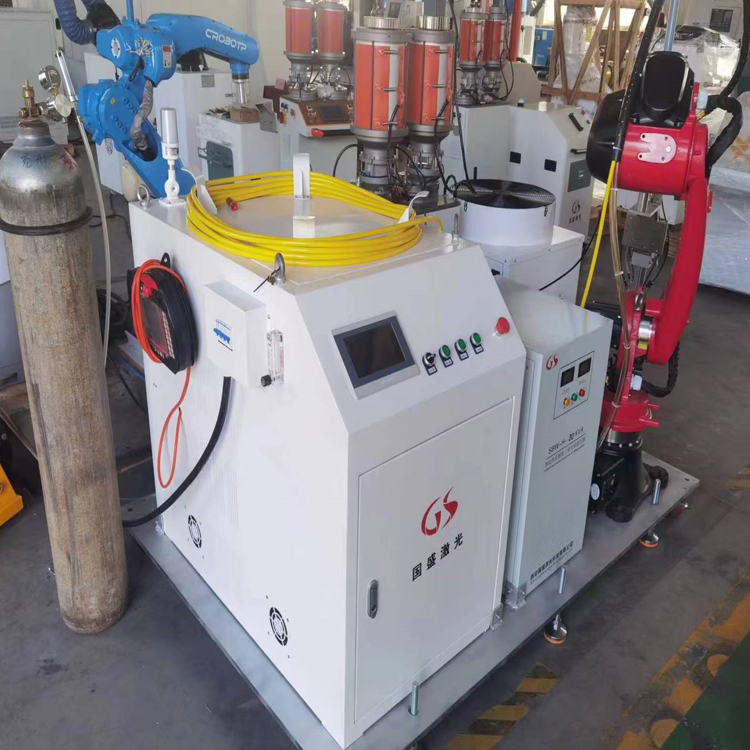

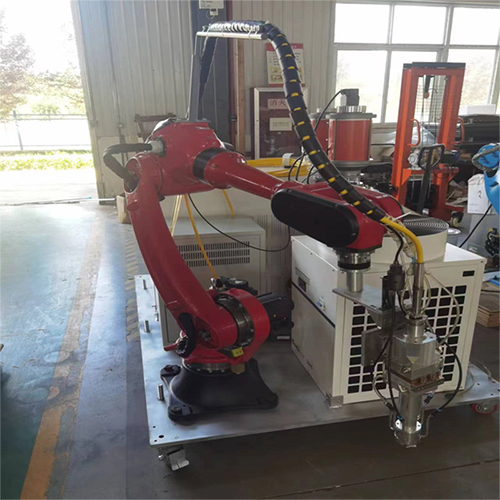

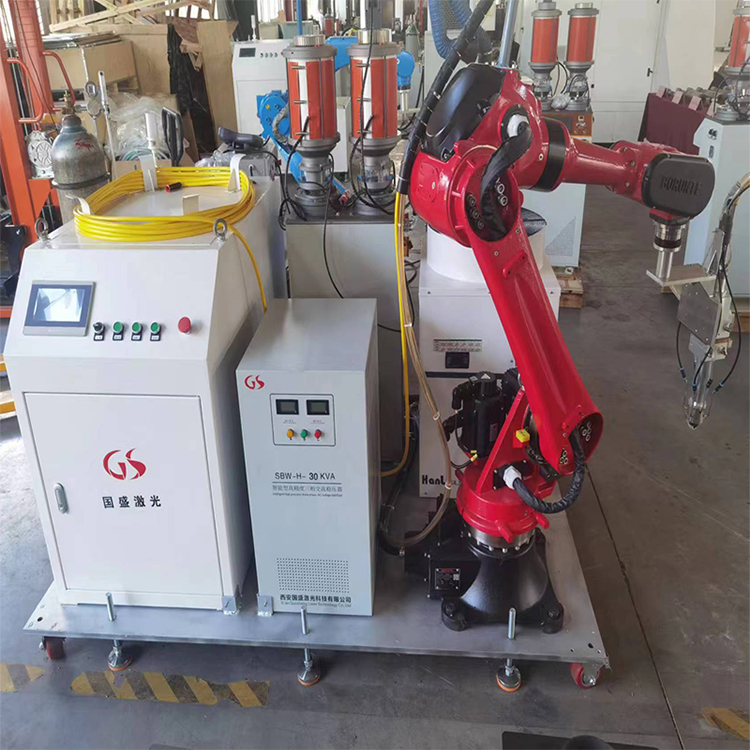

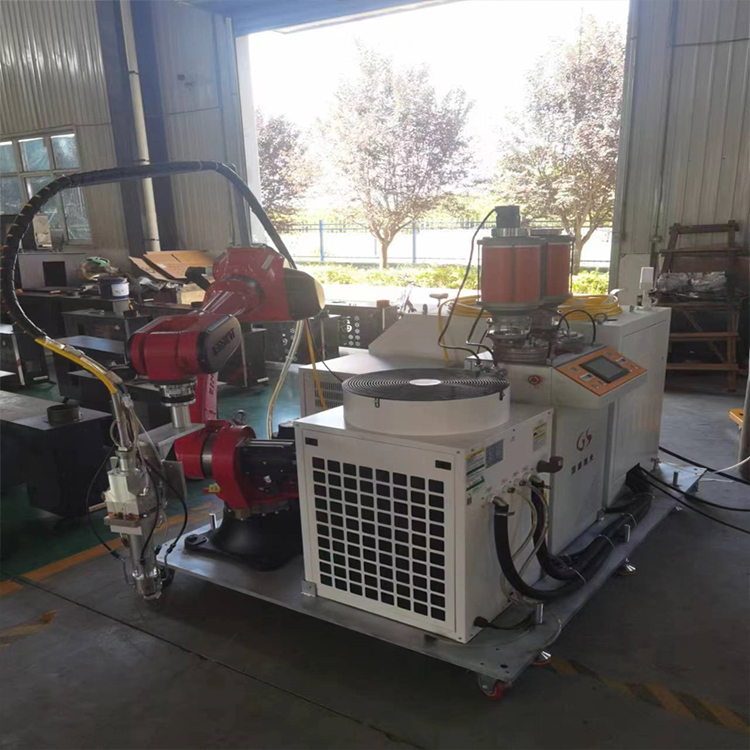

移動式激光熔覆設備主要由前端執行器和后端設備組成。前端執行器由多軸工業機器人、移動小車及電氣控制系統、送粉機構、激光熔覆頭和熔覆噴嘴組成。后端設備由高功率光纖激光器、水冷器、電源電箱和保護氣組成。移動式熔覆設備幾乎是大型設備維修現場唯一的維修選擇,尤其是對于那些無法拆卸和運輸的部件。

該設備不僅解決了大型企業主要成套設備連續可靠運行所必須解決的快修難題,而且避免了異地拆卸、運輸、維修、安裝的過程,節省了勞動強度和維修工人的時間,減少了企業的停機時間,避免了更換新零件和運輸的成本。一般綜合效益是傳統方法的數十倍甚至數百倍。




產品詳情

高附加值大型零件的傳統修復方法主要有氬弧堆焊和傳統激光堆焊。氬弧堆焊簡單、靈活且成本低。但氬弧堆焊法熱輸入大,零件基體熱影響區深,堆焊加工精度差,后續加工復雜,使用范圍小,難度也大修復高硬度材料。

激光修復的主要優點是功率密度高,對零件基體的熱影響小??尚迯蜌寤《押笩o法修復的材料。激光修復的缺點也很明顯,激光加工前的制圖困難,形成的數字模型難以應用。編程工作量大,主要是3D模型非常復雜,每一層都需要編碼;改程序繁瑣,模型建立后加工時難以進行三維定位;需要維修的大件無法現場維修,因為激光維修設備體積太大,無法運輸。

西安國盛移動激光修復設備的特點是提供一種修復精度高、修復運動軌跡靈活、可在同一坐標系下建立掃描模型和修復過程的移動修復設備。可確保高精度掃描修復,并提供可自由移動的機械臂,實現快速簡單的修復。




主要特征

★機動性好

★修復精度高

★快速簡單的修復

★功率密度高,對零件矩陣的熱影響小

★避免大型部件的拆卸、運輸、異地維修和安裝過程




規格

激光器

光纖激光器

激光功率

2000W-6000W

功率不穩定

≤±3%

激光波長

1080±10nm

工作模式

連續/調制

運動操作機構

六軸工業機器人

運動重復精度

±0.05mm

送粉量

1-200g/min

工作范圍

750-2000mm

熔覆效率

3cm3/min

控制系統

PLC控制
